NX外观管理
1. 外观管理介绍
在客户进行产品设计时，所需要管理的并不仅仅只是产品的三维模型，同时还需要管理产品的视觉外观。而产品外观的结构通常不同于产品的工程结构。现在通过使用NX新的外观管理模块，可以让用户在设计产品的同时创建产品的外观结构以更方便的评估产品的外观选项。用户可以使用不同的材料和纹理为产品创建多个外观，并将其另存为外观方案。NX 通过创建一个包含这些外观方案的外观方案文件(ASF) 并将此 ASF 文件与客户的工作部件进行关联。在创建了多个外观方案后，用户可以对这些方案应用高端渲染以可视化部件的外观。
2. 外观管理的创建流程

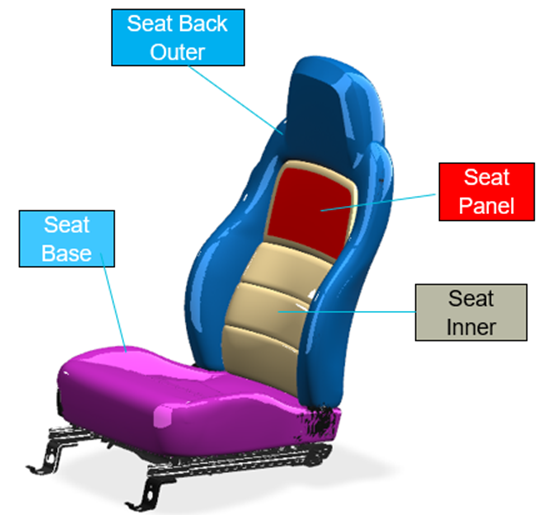

要创建外观方案，必须先将几何体直观地分割为多个区域，然后为每个区域指派不同的材料和纹理。 这些创建的区域即是外观指示符。指派给外观指示符的几何体是用户要更改其外观的几何体，以便用户可以比较模型的外观。当用户将材料或纹理指派给外观指示符时，NX 不会将材料或纹理与零件保存在一起，而是仅在外观方案文件中保存材料或纹理的名称。 加载外观方案时，NX 在库文件夹和纹理文件夹可视化首选项中指定的选项中搜索材料和纹理。下图表达了一个产品的外观结构，在NX外观管理模块中，将此产品产品外观拆分（Product Appearance Breakdown） - 表示产品外观是如何进行组织的，通常与工程BOM不同1.座椅底座（Seat Base）
2.座椅靠背外侧 （Seat Back Outer）
3.座椅靠背内侧 （Seat Inner）
4.座椅面板 （Seat Panel）
1.使用命令加载方案加载包含外观方案的文件。
2.使用命令新建方案创建新方案。
3.使用命令指示符创建指派给对象的外观指示符。
4.使用外观方案导航器将材料或贴花标签指派给外观指示符。
5.使用保存方案来保存外观方案。
6.创建其他外观方案并应用不同的视觉材料。
7.通过将高端渲染应用于外观方案来可视化模型的外观。

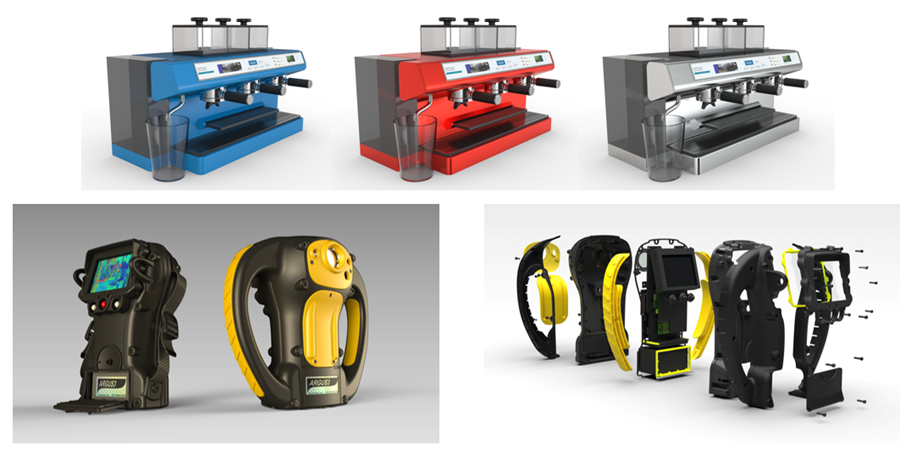

外观区域和指示符可被赋予零件或装配，从而分离了可视化的复杂性，下图即为通过外观管理实现的不同渲染方案示例。
