随着时代的变化，各行各业对高性能产品或零部件的需求日渐旺盛，增材制造应运而生。但使用增材制造生产传统设计产品未免有些“大材小用”。所以为了能将增材制造“物尽其用”，产生了一套现代的设计手法。其中包含：创成式设计、晶格设计、隐式建模、算法建模和物理场驱动式设计、多设计空间探索。

其中的算法建模从NX1926正式推出，这极大增加了设计师在非线性规律下的建模效率。因为算法建模中不但提供了常规的“选中特征”、“拉伸”、“旋转”等全部基础建模功能，并且可以自定义其中需要的每一个参数。用户可以个性化输入参数来获得传统建模手段无法获得的效果。并且为用户提供了一系列“列表操作”、“数学计算”等功能，极大丰富了NX建模的能力。（见图1）

图1

2       使用算法建模创建随样条变化孔板

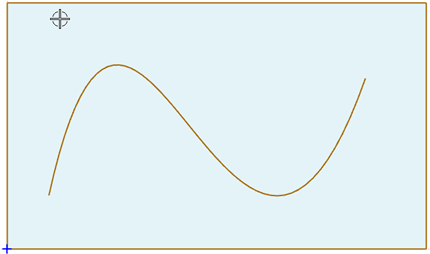

首先使用草图创建基本要素“矩形”和“曲线”。（见图2）

图2

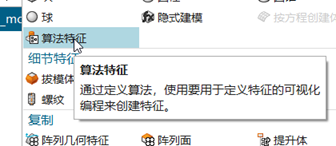

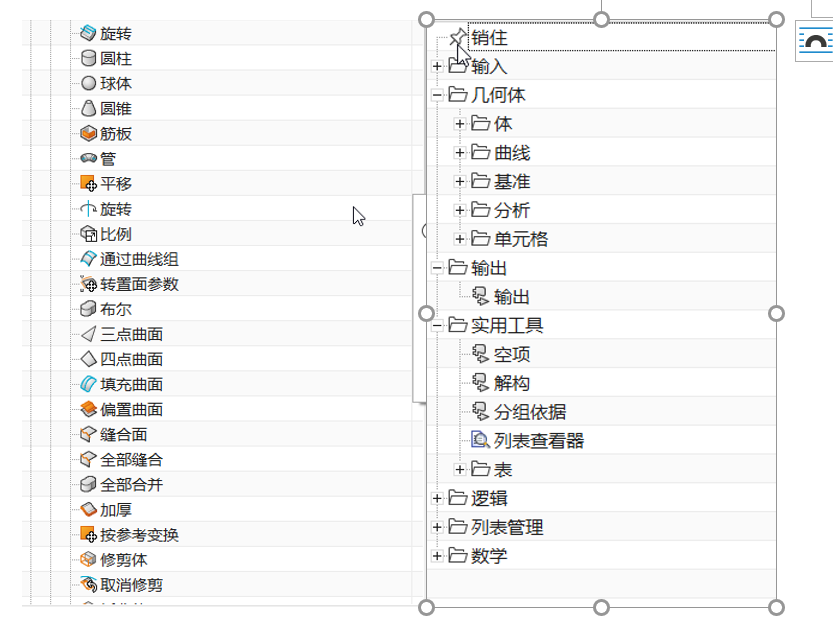

在NX中选取“基本”菜单——更多——算法特征。（见图3）

图3

进入算法特征之后，用“选择曲线”算法块拾取四条边线，将其连结后生成片体。（见图4）

图4

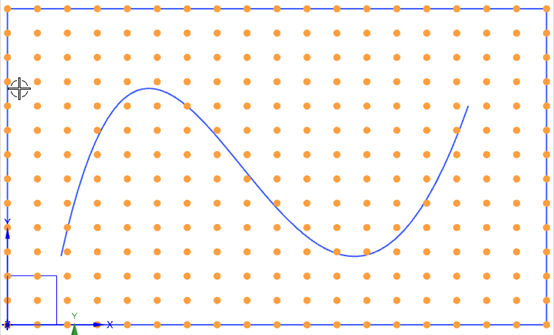

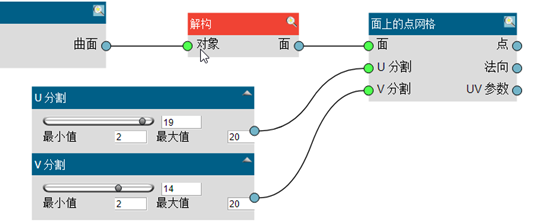

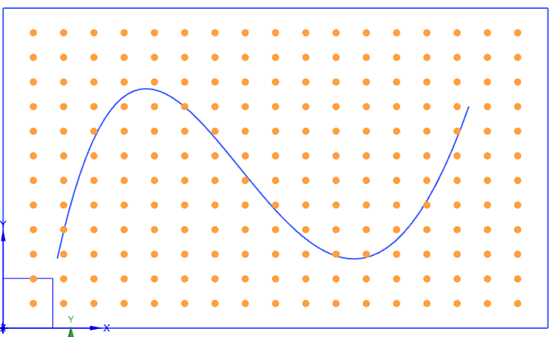

将解构后的曲面使用“面上的点网格”进行UV划分并去其上的点集合。（见图5、图6）

图5

图6

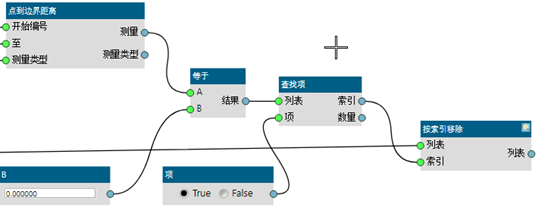

使用点集合与矩形边界求距离，并且在集合中排除那些到边界上距离为0的点，得到不与边界重合的点的“列表”。（见图7、图8）

图7

图8

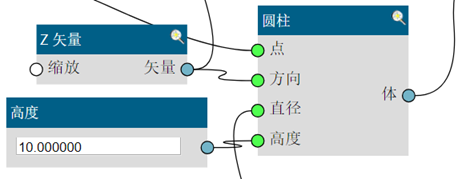

在列表中的点上创建圆柱，并以这些点为圆柱的底面中心。（见图9）

图9

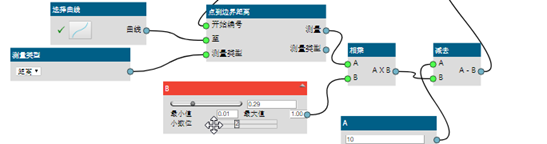

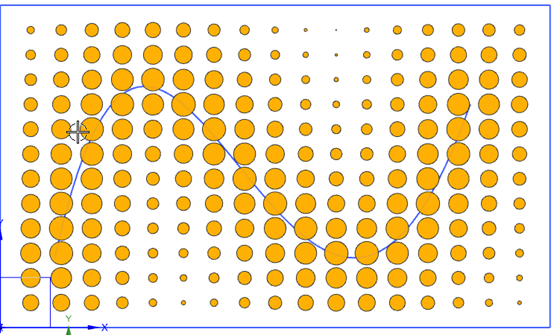

圆柱的直径采用列表中的点到样条线的距离和可变系数求积，再与可变常数求差的方式控制。（见图10、图11）

图10

图11

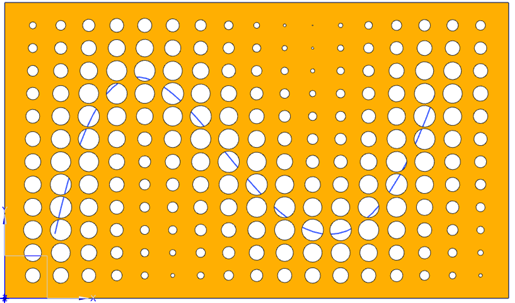

 生成圆柱之后，使用“拉伸”算法块拉伸“连结曲线”成为实体，并使用“布尔”算法快，对两部分进行求差。获得最终结果。（见图12）

图12

接下来可以对算法进行验证：

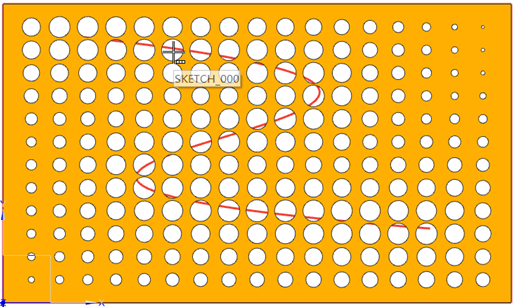

当更换样条线或改变样条线形状走势时，经过简单的参数调试，孔板也会做出相应的变化。（见图13）

图13

3       总结

 案例的核心就是圆柱直径的控制方法。逻辑上考虑清楚，使用合适的“算法块”表达出来即可。

通过上面的案例可以了解到，算法建模在创建非线性规律的模型时是非常有效的。通过算法建模创建出的“算法蓝图”是可以被保存下来复用或分享给其他用户使用的，这在企业中可以降低脑力劳动的重复工作量。并且目前的NX1980系列已经支持从EXCEL导入数据进行创建。这也极大的扩展了建模需要批量参数时的灵活性。创建出的模型用于增材制造是再合适不过的。

4       算法蓝图：（见图14）
