1概述
自从NX1926发布钢结构设计专用模块之后,很多用户就开始使用新模块的新方法来进行钢结构设计。自从发布以来,钢结构设计模块得到了的持续改进和增强,提供了更加方便易用的功能,来支持用户的钢结构设计业务。
在最新发布的NX2306版本中,针对用户提出的宝贵意见和建议也进行了比较多的改进和增强。在NX2306版本中主要增强的内容有:
·DSTV(.nc)数据格式的导出支持
·板特征
·继承已有组件型材
·新的数据架构
2DSTV(.nc)数据格式的导出支持
DSTV 格式是由德国钢结构协会(Deutsche Stahlbau-Verband) 定义的工业标准。DSTV(.nc)数据文件可被型钢切割机等加工设备直接读取并进行加工。
基于DSTV数据格式的导出使得客户可以通过简化CAD到CAM流程来降低钢结构件的制造成本。

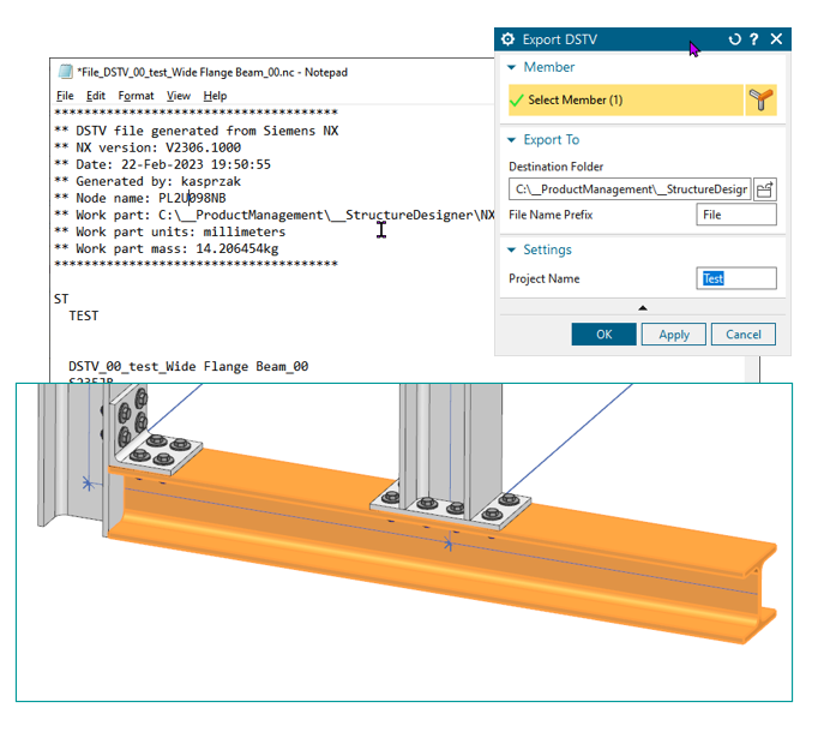

通过选取文件——导出——DSTV命令来创建钢结构的.nc文件。DSTV数据导出可:
·全面支持形状,尺寸,切割,更多…
·导出行业标准DSTV (.nc)文件
·丰富的注释头及细节定义
·导出可以支持Native模式或Teamcenter数据模式
3板特征
新增的板特征命令可通过使用专用的平板特征来快速创建标准平板特征。

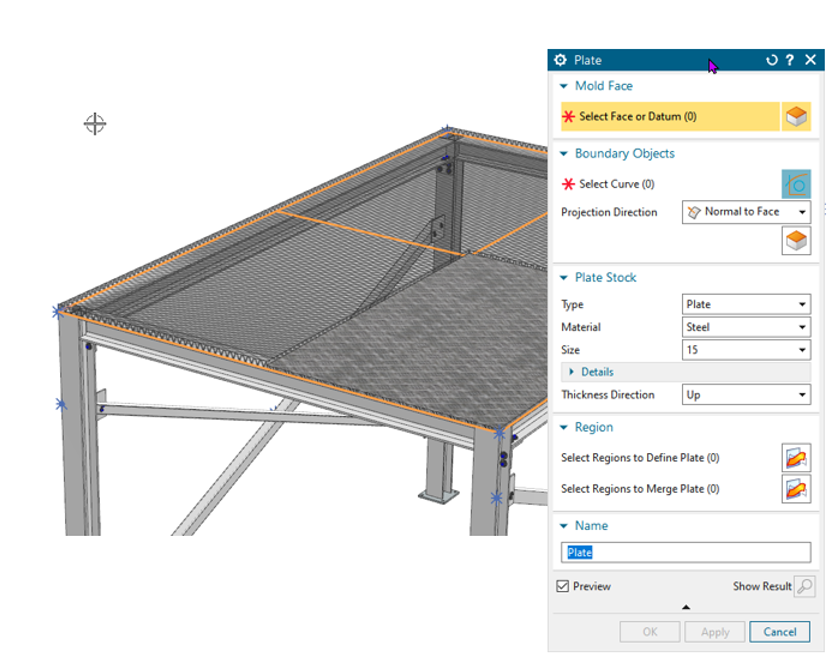

选择一个放置平面,选择边界草图,选择材料,设置任何想要的选项,然后即可创建一个板特征。
创建板特征时:
·需要封闭草图
·可以在一次操作中创建单个或多个板
·相同的板块将被合并
·支持多种板材材料:板材,踏面板,膨胀金属,亚克力等
·支持本机或TC环境
4继承已有组件型材

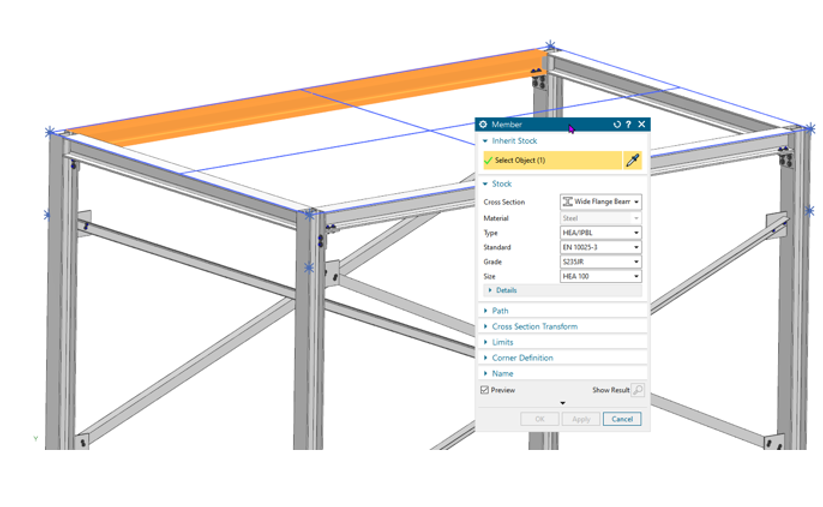

在创建新的型材时可快速继承已创建的型材,减少了用户在重用库中进行选取的时间,并保证了型材的一致性。
在创建新型材时,通过选择继承型材,并选择已创建的型材对象,系统会自动以选取的型材参数来创建新的型材。
5新的数据结构

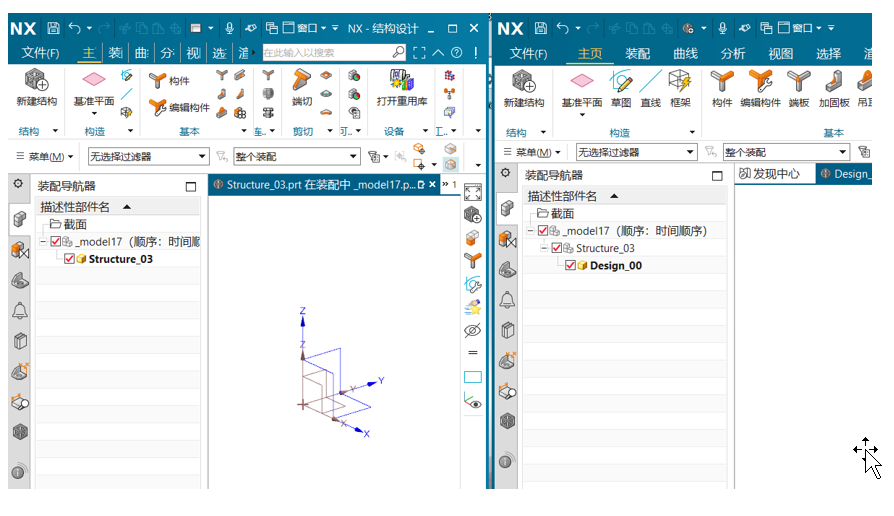

新版本在新建结构时,会在Structure下新建一个design的层级。如下图所示:左边为NX2212在新建结构时默认下面就一个Structure的层级,右边为NX2306,默认在Structure下面新增了一个Design的层级。

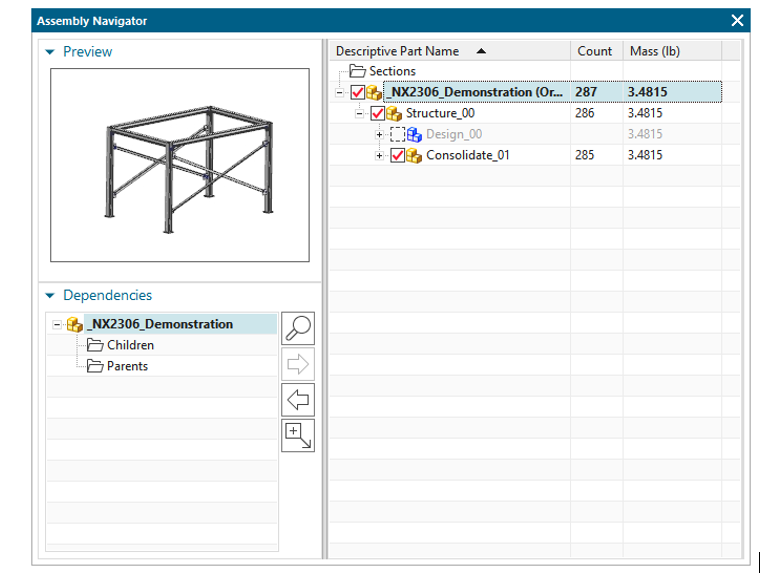

在之前版本,通过Consolidate对结构件进行合并后,合并的结构件并没有一个统一的存放位置,现在通常建议放置于和Design同一个层级。如下图所示,Design和Consolidate在同一个层级。
通过更新后的装配结构,可以允许用户仅将制造部件包含在质量计算、零件明细表、图纸等应用上。
通过更新后的装配结构,设计组件现在存储在设计子组件中,而合并的制造组件现在存储在合并的子组件中。这样可以:
·设计组件和合并的组件可以在同一层的子装配下
·通过Teamcenter部署可实现引用集的自动创建
·本地用户可以使用组件抑制来仅针对制造组件进行质量计算、零件明细表、二维图等的创建
注意:新版本在创建钢结构时会在structure下新建一个design的子装配,这样后续合并的装配在需要的情况下可以和design放在同一层级,之前版本无design这个层级,用户在打开或编辑结构时,新版本创建的数据是新的行为,而老版本创建的数据打开时仍保持旧的行为。
